数字电路实验箱

  • 型号:KRX-6410|SD6|SD1|sd2
  • 价格:

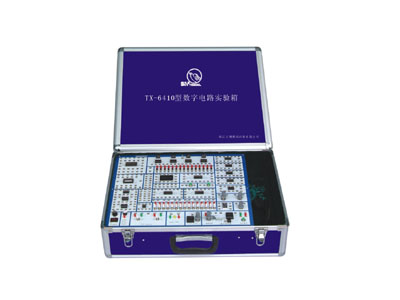

KRX-6410数字电路实验箱

●  概述
      “数字电路实验箱”是“数字电路”、“脉冲电路”以及课程设计的基本教学仪器,同时也是产品开发及科研的基本工具之一。该产品在设计时充分考虑实验需要,并吸收了同类产品的优点,设计精良,性能稳定可靠。
●  主要设置及性能特点:
1、实验板
(1)母板采用2mm厚印制线路板制成,正面印有连线、字符等,反面是相应的印刷线路及有关元器件等。
(2)母板上设有若干个高可靠的圆脚集成块插座(8P、14P、16P、20P、28P、及40P)及60多根高可靠的镀银长紫铜管,供插电阻、电容、电位器和三极管等。母板上固定器件有多圈电位器、电容器、按钮开关以及晶振等。还设有340多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点,实验接线时,只要拿锁紧插头线相互连接即可。
(3)母板设计合理,接触可靠,实验灵活方便。彻底解决了长期使用接触不良等问题。
2、直流电源 提供±5V/0.5A和±15V/0.5A的稳压源四路,均有短路保护自动恢复功能,其中+5V电源具有短路报警、指示功能。`
3、脉冲信号源 提供正、负输出单次脉冲一组和一组频率1HZ、1KHZ、20KHZ附近连续可调的方波脉冲源,通过频率细调多圈电位器对输出频率进行细调。
4、三态逻辑测试笔 高电平为红色发光管亮,低电平为绿色发光管亮,高阻态或电平处于不高不低的电平值时黄色发光管亮。
5、电平指示 15位红色LED
6、逻辑开关 15位红色LED
7、数字显示 四位七段LED
8、拨码开关 四位可逆十进制拨码开关
9、保护箱 高强度ABS工程塑料保护箱,外形尺寸为:
512mmX357mmX176mm有把手等,造形美观大方。
10、备有实验连接线和实验指导书等。
●  技术参数
1、工作电源:单相交流220V±5% 50HZ
2、外形尺寸:512mm×357mm ×176mm
3、整机功耗:<60W
4、环境温度:-5℃~40℃
5、相对湿度:≤85%(25℃)
●实验内容
    提供编有22个实验项目的详细实验指导书,具有相当的深度和广度,各级各类学校可根据自已的教学需要进行精选,还可以结合自已的要求进行改写、扩充及开发其他新的实验项目。
本实验指导书所列的实验项目如下:
(1)晶体管开关特性、限幅器与钳位器
(2)TTL集成逻辑门的逻辑功能与参数测试
(3)CMOS集成逻辑门的逻辑功能与钳位器
(4)集成逻辑电路的连接和驱动
(5)组合逻辑电路的设计与测试
(6)译码器及应用
(7)数据选择器及其应用
(8)触发器及应用
(9)计数器及应用
(10)移位寄存器及应用
(11)脉冲分配器及其应用
(12)使用门电路产生脉冲信号自激多谐振荡器
(13)单稳态触发器与施密特触发器脉冲延时与波形整形电路
(14)555时基电路及其应用
(15)D/A、A/D转换器
(16)智力竞赛抢答装置
(17)电子秒表
(18)用CC14433构成的3位半直流数字电压表
(19)用CC7107构成的3位半直流数字电压表
(20)数字频率计
(21)拔河游戏机
(22)随机存储器2114A及其应用

KRX-SD6  数字电路实验箱

  一、系统组成

1、电源:交流输入:220V±10% 50Hz

       固定直流输:出5V/2A-5V/0.5A、±12V/0.5A 、;

       可调直流输出:+1.2V+12V/0.5A)、-1.2V-12V/0.5A

2、手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。

3、连续脉冲源:01MHz

4、固定频率脉冲源16路,输出为TTL电平:1Hz2Hz10Hz100Hz200Hz300Hz400Hz500Hz700Hz800Hz1KHz10KHz100KHz250KHz500KHz1MHz

5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号,脉冲周期与输入的时钟信号相同,四个脉冲之间依次相差1个输入时钟周期。

6、六位高精度数字频率计,测量范围:0-9.9999MHz ,误差<1Hz

7、十六位逻辑电平输入开关:可输入低电平‘0’、高电平‘1’(为正逻辑)。

8、十六位逻辑电平指示灯:指示灯亮表示高电平‘1’,指示灯灭表示低电平‘0’。

9、数码管显示:四位由七段LED数码管组成的BCD码译码显示电路,及2位七段LED数码管。供数字钟、日历等实验显示用。

10、扬声器及驱动电路。可用作时钟报时、报警及音乐演奏的发声装置。

11BCD码开关二组。提供BCD输入。

12、逻辑笔,红色:高电平;绿色:低电平;橙色:高阻;

13、可变电位器4只,阻值分别1K50K100K680K

14、开放实验区,用于扩展实验、课程设计使用。

1)提供40芯锁紧插座2只,20芯锁紧插座3只,16芯锁紧插座4只,14芯锁紧插座4只,可插8芯~40芯的各种IC

2)分立元件接插区,可接插电阻、电容、稳压管、二极管、三极管等元器件,方便扩展。
数字电路实验箱

二、实验项目

1、门电路的逻辑功能及测试实验

2、组合逻辑电路(半加器、全加器及逻辑运算)实验

3、触发器实验(一) R-SDJK

4、触发器实验(二)三态输出触发器、锁存器

5、时序电路测试与研究

6、集成计数器及寄存器实验

7、译码器和数据选择器实验

8、波形产生器及单稳态触发器实验

9555时基电路实验

可选做如下实验

10、晶体管开关特性、限幅器与钳位器实验

11TTL门电路参数测试实验

12CMOS门电路测试实验

13A/DD/A转换电路实验

14、时序电路应用实验

15、四路优先判决电路实验

16、智力竟赛抢答器实验

17、电子秒表实验

183位半直流数字电压表实验

19、数字频率计实验

20、拔河游戏机实验

21、随机存储器及其应用实验

228路抢答器电路设计实验

23、数字钟电路的设计实验

24、交通灯控制逻辑电路设计实验

25、汽车尾灯控制电路

26、篮球竞赛30S计时器

三、实验室每人每套配置方案(二人为一组,一组用一张实验桌)

1KRX-SD6     必配    1台。            2、示波器     自配    1台。

3、万用表     自配    1只。             4、实验桌     自配    1张。

5、实验椅     自配    2把。



KRX-SD1型 数字电路学习机

    KRX-SD1数字电路实验箱,设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成,所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。本机特点:使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。
SD1型 数字电路学习机

  KRX-SD1型系统组成

1)电源 :交流输入:220V±10% 50HZ

直流输出:±12V/0.2A 5V/2A

2)手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。

3)连续脉冲,输出均为TTL电平:

固定频率脉冲源7路:1HZ10HZ100HZ1KHZ10KHZ100KHZ1MHZ

 4)六位高精度数字频率计 , 测量范围:0-9.9999MHZ 误差<1HZ(由CPLD芯片设计)

5)逻辑电平的输入与显示:
       A
、十六位独立逻辑电平开关:可输出“0”、“1”电平(为正逻辑)。
       B
、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。

6)数码管显示:6位由八段LED数码管组成的BCD码译码显示电路;

 7)时序发生器及启停控制电路。

8)台湾产面包板二块(1600)

920芯锁紧插座2只,40芯锁紧插座2只,16芯锁紧插座4只。

10)各阻值电位器2只。

 ☆推荐实验项目
 1
TTL集成逻辑门的参数测试与使用
 2
CMOS集成逻辑门的测试
 3
.门电路的逻辑功能实验
 4
.常用组合逻辑功能器件的测试
 5
.数据选择器及其应用
 6
.血型关系检测电路和表决电路
 7
RS触发器的功能与测试
 8
JK触发器逻辑功能及主要参数测试
 9
.移位寄存器的功能测试
 10
.十进制计数器(CMOS
 11
.异步计数器
 12
.同步计数器
 13
.计数、译码、显示电路实验
 14
555集成定时器及应用
 15
.序列检测器
 16
.数-模转换器
 17
.追随比较型A/D转换电路
 18
.人工控制交通灯控制器
 19
.汽车尾灯控制电路
 20
.数字钟电路的设计     21. 时序电路测试及研究       22. 波形产生及单稳态触发器
 23. A/D
转换电路         24. D/A转换电路



KRX-SD2 数字电路实验箱

      KRX-SD2型数字电路实验箱,可以完成高等院校“数字电路课程”的全部实验,适用于高等院校及各类职业技术学校的电子技术类教学。

一、系统组成

1、电源:交流输入:220V±10% 50Hz

       直流输出:±12V/0.3A 5V/2A

2、手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。

3、固定频率脉冲源7路,输出均为TTL电平:1Hz10Hz100Hz1KHz10KHz

100KHz1MHz

4、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号,脉冲周期与输入的时钟信号相同,四个脉冲之间依次相差1个输入时钟周期。

5、六位高精度数字频率计,测量范围:0-9.9999MHz ,误差<1Hz

6、十六位逻辑电平输入开关:可输入低电平‘0’、高电平‘1’(为正逻辑)。

7、十六位逻辑电平指示灯:红色表示高电平‘1’,绿色表示低电平‘0’。

8、数码管显示:六位由七段LED数码管组成的BCD码译码显示电路。供数字钟、日历等实验显示用。

9、可变电位器2只,阻值分别22K100K

10、开放实验区,用于扩展实验、课程设计使用。

1)提供锁紧插座共8只,其中402只,202只,164只,可插8芯~40芯的种IC

2)台湾产面包板二块,可接插电阻、电容、稳压管、二极管、三极管等元器件。

11EDA扩展区,标准配置为Lattice 1032实验板,也可根据学校要求选配,如Lattice 4256Altera EPM7128sAltera EP1K30Altera EP1K100Xinlix 95108等实验板。
数字电路实验箱

二、实验项目

1、数字电路推荐实验项目:

1TTL集成逻辑门的参数测试与使用

2CMOS集成逻辑门的测试
3
.门电路的逻辑功能实验

4.常用组合逻辑功能器件的测试
5
.数据选择器及其应用

6.血型关系检测电路和表决电路
7
RS触发器的功能与测试

8JK触发器逻辑功能及主要参数测试
9
.移位寄存器的功能测试

10.十进制计数器(CMOS

11.异步计数器

12.同步计数器

13.计数、译码、显示电路实验
14
555集成定时器及应用
15
.序列检测器
16
.数-模转换器
17
.追随比较型A/D转换电路
18
.人工控制交通灯控制器
19
.汽车尾灯控制电路
20
.数字钟电路的设计

21. 时序电路测试及研究
22.
波形产生及单稳态触发器
23. A/D
转换电路;
24. D/A
转换电路

2EDA器件开发设计实验

1.单元电路设计实验:

1)常用门电路设计

2)编码器/译码器设计

3)触发器及时序电路设计

4)同步/异步计数器设计

5)键盘扫描实验

6)加法器实验

2.综合设计实验:

1SSI组合电路的设计与冒险竞争观察;

2MSI组合电路的设计;

3)可读写寄存器的设计。

3.研究创新实验:

1)数字频率计

2)数字电子钟设计

3)十字路口交通灯自动控制器的设计

4)出租车计费器的设计

5)数字滤波器设计

6DACADC模型设计

7)数字模拟综合系统设计
